China Zinc Aluminium Magnesium Z Channel ของ Shixinda มีพื้นผิวที่หลอมรวมกับชั้นป้องกันโลหะผสมแบบไตรภาคของสังกะสี อลูมิเนียม และแมกนีเซียม เสริมประสิทธิภาพด้วยปริมาณซิลิคอนเล็กน้อยเพื่อปรับปรุงประสิทธิภาพการยึดเกาะ ผสมผสานกับกระบวนการเคลือบฟิล์มแบบไม่ใช่โครเมียมและเคลือบกันรอยนิ้วมือที่ติดตั้งมาจากโรงงาน กระบวนการทั้งหมดปราศจากสารที่เป็นอันตรายจากเฮกซะวาเลนต์โครเมียม เป็นไปตามมาตรฐานการส่งออกการคุ้มครองสิ่งแวดล้อมระดับโลก
ผลิตภัณฑ์ใช้โครงสร้างหน้าตัดรูปตัว Z ข้อต่อแบบสองทิศทาง สามารถเชื่อมต่อตามแนวยาวได้อย่างต่อเนื่องและรับน้ำหนักของหลังคาได้ ขอบ มุม และตำแหน่งพับของหน้าตัดมีการเคลือบที่สม่ำเสมอและหนาแน่น หลังจากการดัด เจาะ ตัด และการประมวลผลอื่น ๆ ด้วยความเย็น ชั้นป้องกันยังคงสภาพเดิม เป็นวัสดุหลักของตู้โครงสร้างเหล็กสำเร็จรูประดับไฮเอนด์ที่มาแทนที่โปรไฟล์สังกะสีแบบจุ่มร้อนแบบดั้งเดิม
วัสดุฐาน: S250GD/S350GD/S550GD เหล็กโครงสร้างที่มีความแข็งแรงสูง
การเคลือบผิว: โลหะผสมไตรภาค Zn-Al-Mg อัตราส่วนทั่วไป: สังกะสี 85% - 90% อลูมิเนียม 3% - 6% แมกนีเซียม 1.5% - 3% พร้อมซิลิกอนเล็กน้อยเพื่อเพิ่มการยึดเกาะของสารเคลือบ
โครงสร้างการขึ้นรูป: ส่วนมาตรฐานคือความสูง H ×หน้าแปลนกว้าง B ×ขอบหน้าแปลนเล็ก C ×ความหนาของผนัง t ข้อต่อตักสองทิศทางรูปตัว Z สามารถต่อได้อย่างต่อเนื่อง แตกต่างจากเหล็กรูปตัว C ที่มีข้อต่อตักเดียว
การรักษาพื้นผิว: มาตรฐานโรงงานรวมถึงการทู่ที่ปราศจากโครเมียม + การเคลือบป้องกันลายนิ้วมือ เป็นมิตรกับสิ่งแวดล้อมโดยไม่มีโครเมียมเฮกซะวาเลนต์
1. ป้องกันการกัดกร่อนของโลหะผสมแบบไตรภาคป้องกันการกัดกร่อนของส่วนตัดขวาง
2. การออกแบบน้ำหนักเบาของวัสดุฐานที่มีความแข็งแรงสูง, การรับแรงโครงสร้างทางวิทยาศาสตร์มากขึ้น
3. กระบวนการปกป้องสิ่งแวดล้อมที่ปราศจาก Chrome เข้ากันได้กับการปฏิบัติตามข้อกำหนดการส่งออกทั่วโลก
4. ความสามารถในการปรับตัวในการประมวลผลที่แข็งแกร่ง, การเคลือบที่ทนทานโดยไม่ลอกออก
1. ข้อกำหนดด้านสภาพแวดล้อมในการจัดเก็บ: ควรวางผลิตภัณฑ์สำเร็จรูปในพื้นที่จัดเก็บที่แห้งและมีอากาศถ่ายเท หลีกเลี่ยงการสะสมในระยะยาวและสภาวะปิดเพื่อป้องกันการควบแน่นของความชื้นและการก่อตัวของพื้นผิวของรอยน้ำเพื่อให้มั่นใจว่าลักษณะที่ปรากฏและประสิทธิภาพการป้องกันการกัดกร่อนจะยังคงอยู่
2. บรรทัดฐานการก่อสร้างและการติดตั้ง: เมื่อติดตั้ง Zinc Aluminium Magnesium Z Channel ขอแนะนำให้ใช้อุปกรณ์เสริมสังกะสี - อลูมิเนียม - แมกนีเซียมวัสดุเดียวกันเพื่อหลีกเลี่ยงการกัดกร่อนทางเคมีไฟฟ้าที่เกิดจากการสัมผัสระหว่างโลหะต่าง ๆ ห้ามมิให้มีการกระแทกอย่างรุนแรงโดยเด็ดขาดโดยสวมการเคลือบป้องกันของโปรไฟล์
3. การปรับสภาพการทำงานพิเศษ: สำหรับสถานการณ์การกัดกร่อนที่รุนแรง เช่น กรดแก่และด่างแก่ จำเป็นต้องรายงานล่วงหน้า สามารถจัดเตรียมเวอร์ชันการเคลือบโลหะผสมหนาแบบปรับแต่งได้เพื่อปรับให้เข้ากับการใช้งานระยะยาวในสภาพแวดล้อมที่มีการกัดกร่อนรุนแรง
4. คำแนะนำในการบำรุงรักษาในระยะต่อมา: โปรไฟล์สังกะสี-อลูมิเนียม-แมกนีเซียมไม่จำเป็นต้องทาสีทุกปีเพื่อป้องกันการกัดกร่อน การบำรุงรักษารายวันต้องทำความสะอาดฝุ่นบนพื้นผิวเท่านั้น ไม่มีค่าใช้จ่ายในการดำเนินการและบำรุงรักษาที่ยุ่งยาก และช่วยขจัดปัญหาการตกแต่งใหม่และการซ่อมแซมโปรไฟล์แบบเดิมซ้ำๆ
| หมวดหมู่พารามิเตอร์ | รายการทางเทคนิค | พารามิเตอร์โดยละเอียดและค่ามาตรฐาน | คำอธิบายหลักและสถานการณ์การใช้งาน |
| ข้อกำหนดมิติส่วน | รูปแบบการทำเครื่องหมาย | ZH×B×C×t (ความสูง × ความกว้างของหน้าแปลน × ความยาวขดขอบ × ความหนาของผนัง) | มาตรฐานการทำเครื่องหมายอุตสาหกรรมสากล รูปร่าง Z ของตักสองด้านช่วยให้สามารถประกบได้อย่างต่อเนื่อง |
| ความสูงของส่วน H | 60/80/100/120/140/160/180/200/220/250/300 มม. | ขนาดมาตรฐานเต็มรูปแบบในสต็อก มีความสูงที่ไม่ได้มาตรฐานแบบกำหนดเองให้เลือก | |
| ความกว้างของหน้าแปลน B | 40/50/60/70/80/90/100มม | ความกว้างมาตรฐานจับคู่กับความสูงที่สอดคล้องกันเพื่อความเค้นของโครงสร้างที่สมดุล | |
| ความยาวขอบโค้งงอ C | 10/15/20/25/30มม | ปรับปรุงความแข็งแกร่งของแรงบิดของส่วนและหลีกเลี่ยงการเสียรูประหว่างการติดตั้ง | |
| ความหนาของผนัง | 1.2/1.5/1.8/2.0/2.3/2.5/2.75/3.0 มม. | 1.5~2.5 มม. สำหรับขายึดพลังงานแสงอาทิตย์ 2.5~3.0 มม. สำหรับอาคารโรงงานที่รับน้ำหนักมาก | |
| ความยาวมาตรฐาน | ความยาวมาตรฐาน: 6 ม. ความยาวที่กำหนดเองตั้งแต่ 3 ม. ถึง 12 ม | รูยึดแบบเจาะล่วงหน้าเป็นอุปกรณ์เสริมเพื่อทำให้การก่อสร้างที่ไซต์งานง่ายขึ้น | |
| ข้อกำหนดทางเทคนิคของการเคลือบ | องค์ประกอบการเคลือบหลัก | Znγ87%, Alγ5%, Mgµ2.5% โดยเติมซิลิกอนปริมาณเล็กน้อย | การเคลือบโลหะผสม Zn-Al-Mg แบบจุ่มร้อนแบบไตรภาคพร้อมฟิล์มทู่ที่ปราศจากโครเมียมซึ่งเป็นมิตรกับสิ่งแวดล้อม |
| เกรดการเคลือบและน้ำหนัก | ZM70: รวมทั้งสองด้าน 70 ก./ตร.ม. ZM120: รวมทั้งสองด้าน 120 ก./ตร.ม. ZM150: รวมทั้งสองด้าน 150 ก./ตร.ม. ZM275: รวมทั้งสองด้าน 275 ก./ตร.ม. | เกรดอุตสาหกรรมที่นำมาใช้กันอย่างแพร่หลาย ZM150 เทียบเท่ากับการเคลือบสังกะสีแบบจุ่มร้อน GI275 ในด้านประสิทธิภาพการป้องกันการกัดกร่อน | |
| ประสิทธิภาพการเคลือบผิวที่สำคัญ | ต้านทานการพ่นเกลือได้ดีกว่าเหล็กชุบสังกะสีแบบจุ่มร้อนธรรมดา 5-10 เท่า ฟังก์ชั่นการซ่อมแซมตัวเองของแผล | สร้างฟิล์มพาสซีฟโดยอัตโนมัติบนพื้นผิวที่ตัดหรือเจาะเพื่อป้องกันสนิมที่ส่วนต่างๆ | |
| พื้นผิวเสร็จสิ้น | พื้นผิว Zn-Al-Mg ตามธรรมชาติที่สดใสโดยไม่มีรอยด่าง ฟิล์มทู่ที่ปราศจากโครเมียมป้องกันลายนิ้วมือ | ปราศจากโครเมียมเฮกซาวาเลนต์ เป็นไปตามมาตรฐานการส่งออกของสหภาพยุโรป ทนทานต่อรอยเปื้อนและรอยนิ้วมือ | |
| ข้อกำหนดทางกลของพื้นผิว | เกรดเหล็ก | S250GD+ZM, S350GD+ZM, S550GD+ZM | พื้นผิวเหล็กโครงสร้างมาตรฐานแห่งชาติพร้อมการเคลือบ Zn-Al-Mg หรือเกรดความแข็งแรงสูงเต็มรูปแบบก็ได้ |
| ความแข็งแรงของผลผลิต | S250GD: ≥250MPaS350GD: ≥350MPaS550GD: ≥550MPa | วัสดุพิมพ์ที่มีความแข็งแรงสูงให้ความสามารถในการรับน้ำหนักสูงโดยมีผนังบาง การโก่งตัวต่ำสำหรับโครงสร้างที่มีช่วงยาว | |
| ความต้านแรงดึง | S250GD: 330~450MPaS350GD: 420~520MPaS550GD: 600~700MPa | ตรงตามข้อกำหนดทางกลของเหล็กโครงสร้างสำหรับทุกระดับการรับน้ำหนัก | |
| อัตราการยืดตัว | S250GD: ≥22%S350GD: ≥18%S550GD: ≥12% | รับประกันประสิทธิภาพการขึ้นรูปเย็นที่ยอดเยี่ยม ไม่มีการลอกหรือเป็นผงหลังจากการดัดงอ 180° | |
| มาตรฐานการประมวลผลและการปฏิบัติตามข้อกำหนด | มาตรฐานที่ใช้บังคับ | GB/T 33243 (จีน), EN 10346 (EU), JIS G3323 (ญี่ปุ่น), ASTM A1046M (สหรัฐอเมริกา) | สอดคล้องกับมาตรฐานภายในประเทศและระหว่างประเทศที่สำคัญ ใช้ได้กับโครงการส่งออกทั้งหมด |
| เทคโนโลยีการประมวลผล | มีการขึ้นรูปม้วนเย็น การเจาะ การตัดพลาสม่า การต่อสลักเกลียว | ผลิตสำเร็จรูปในโรงงาน ไม่ต้องมีการบำบัดป้องกันการกัดกร่อนขั้นที่สองที่ไซต์งาน | |
| มาตรฐานการบรรจุ | กระดาษกันน้ำด้านใน + การรวมแถบเหล็ก แพคเกจป้องกันความชื้นและสนิมเกรดส่งออก | หลีกเลี่ยงการเคลือบสนิมได้อย่างมีประสิทธิภาพระหว่างการขนส่งภายในประเทศและทางทะเลทางไกล |

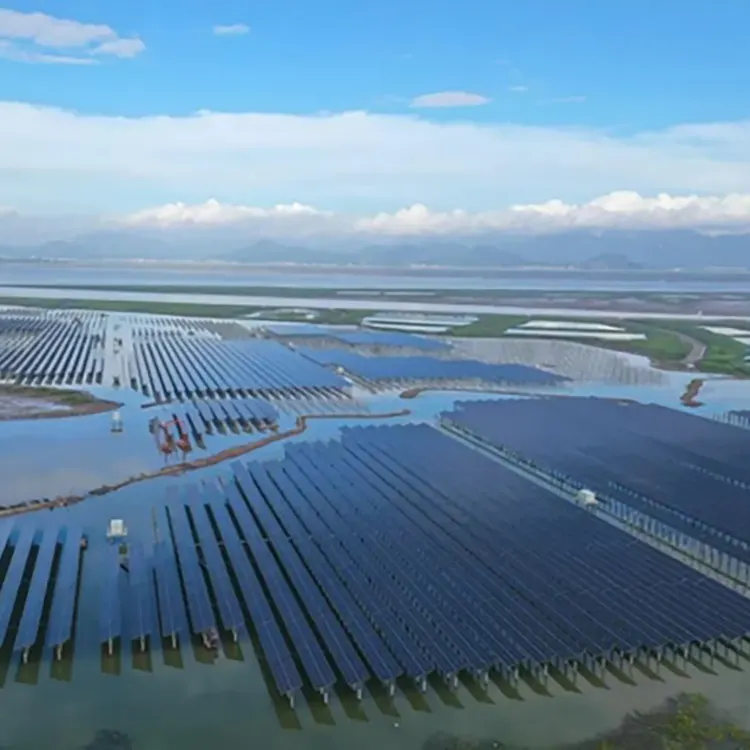

โครงการประสานพลังปลานอกชายฝั่งขนาด 258MW ในเมืองไห่ซิง มณฑลเหอเป่ย
สภาพแวดล้อม: ที่ราบโคลนชายฝั่ง หมอกเกลือสูง ความชื้นสูง และการกัดเซาะอย่างต่อเนื่องจากความชื้นของน้ำทะเล
วัสดุ: Z140×50×20×2.0 สังกะสี-อลูมิเนียม-แมกนีเซียม เหล็กชนิด Z, เคลือบ ZM150, วัสดุฐาน S350GD
ปัญหาหลัก: สังกะสีแบบจุ่มร้อนทั่วไปจะรองรับการกัดกร่อนที่คมตัดภายใน 3-5 ปี และค่าบำรุงรักษาก็สูงมาก
ข้อดีของการเลือก: ขอบตัดสังกะสี - อลูมิเนียม - แมกนีเซียมซ่อมแซมตัวเอง ความต้านทานหมอกเกลือสูงกว่าการชุบสังกะสีธรรมดาถึง 6 เท่า ข้อต่อเหล็กประเภท Z จะถูกรับแรงอย่างต่อเนื่อง ระยะห่างช่วงกว้างจะช่วยลดคานหลัก และการใช้เหล็กโดยรวมลดลง 18% รอบโรงไฟฟ้า 25 ปีไม่จำเป็นต้องกำจัดสนิมและทาสีรอง
ความคิดเห็นจากลูกค้า: ก่อนหน้านี้ เราใช้ตัวรองรับสังกะสีแบบจุ่มร้อนธรรมดา หลังจากการผลิตเป็นเวลา 3 ปี ขอบคมตัดของส่วนรองรับเกิดสนิมอย่างรุนแรง และเราต้องใช้เงินไปกับการกำจัดสนิมและทาสีทุกปี หลังจากแทนที่ด้วยเหล็กประเภท Z สังกะสี-อลูมิเนียม-แมกนีเซียมของ Shixinda แล้ว ก็ไม่จำเป็นต้องมีการบำบัดป้องกันการกัดกร่อนเพิ่มเติมในระหว่างการตัดและเจาะที่ไซต์งาน หลังจากการผลิตเป็นเวลา 5 ปี ไม่มีจุดสนิมบนหน้าตัด และความทนทานในสภาพแวดล้อมที่มีหมอกเกลือก็สูงขึ้นอย่างมีนัยสำคัญ ค่าใช้จ่ายในการดำเนินงานและบำรุงรักษาโรงไฟฟ้าลดลงโดยตรงมากกว่าครึ่งหนึ่ง
A1: ใช้การเคลือบแบบไตรภาคอัลลอยด์สังกะสี-อลูมิเนียม-แมกนีเซียมแบบซ่อมแซมตัวเองได้ ซึ่งปราศจากโครเมียมและเป็นมิตรกับสิ่งแวดล้อม เพิ่มอายุการใช้งานการป้องกันการกัดกร่อนเป็นสองเท่า ขอบตัดสามารถป้องกันสนิมได้โดยอัตโนมัติ และประสิทธิภาพเหนือกว่าผลิตภัณฑ์สังกะสีทั่วไปมาก
A2: เหมาะสำหรับสภาพแวดล้อมพิเศษ เช่น การผสมพันธุ์และห่วงโซ่ความเย็น และทนทานต่อการกัดกร่อนของแอมโมเนีย จะไม่สร้างเศษสนิมที่ก่อให้เกิดมลพิษต่อไซต์และสินค้า
A3: ผลิตภัณฑ์ทั้งซีรีส์มีกระบวนการสร้างฟิล์มโดยปราศจากโครเมียม ซึ่งเป็นไปตามมาตรฐานสิ่งแวดล้อมสากล และสามารถผ่านการรับรองด้านศุลกากรและวิศวกรรมได้อย่างราบรื่น
A4: สารเคลือบมีการยึดเกาะที่แข็งแกร่งมาก การดัด การเจาะ และการตัดจะไม่ทำให้สารเคลือบหลุดลอก ประสิทธิภาพการป้องกันการกัดกร่อนยังคงไม่เปลี่ยนแปลงหลังการประมวลผล
A5: วัสดุฐานที่มีความแข็งแรงสูงสามารถแทนที่วัสดุที่มีความหนาด้วยวัสดุที่บางกว่าได้ ซึ่งช่วยลดภาระหลังคาได้อย่างมีประสิทธิภาพ และได้ผลลัพธ์ที่มีน้ำหนักเบาโดยรวมอย่างมีนัยสำคัญ
A6: รองรับขนาดเต็มความยาวคงที่ การเจาะที่แม่นยำ และการประมวลผลขั้นสุดท้าย ซึ่งตรงกับความต้องการของแบบก่อสร้างอย่างสมบูรณ์
A7: ไม่จำเป็นต้องทาสีและตกแต่งใหม่เป็นประจำ เมื่อติดตั้งแล้ว จะไม่มีการบำรุงรักษาในระยะยาว ซึ่งช่วยลดค่าใช้จ่ายในการดำเนินการทางวิศวกรรมและการบำรุงรักษาได้อย่างมาก
