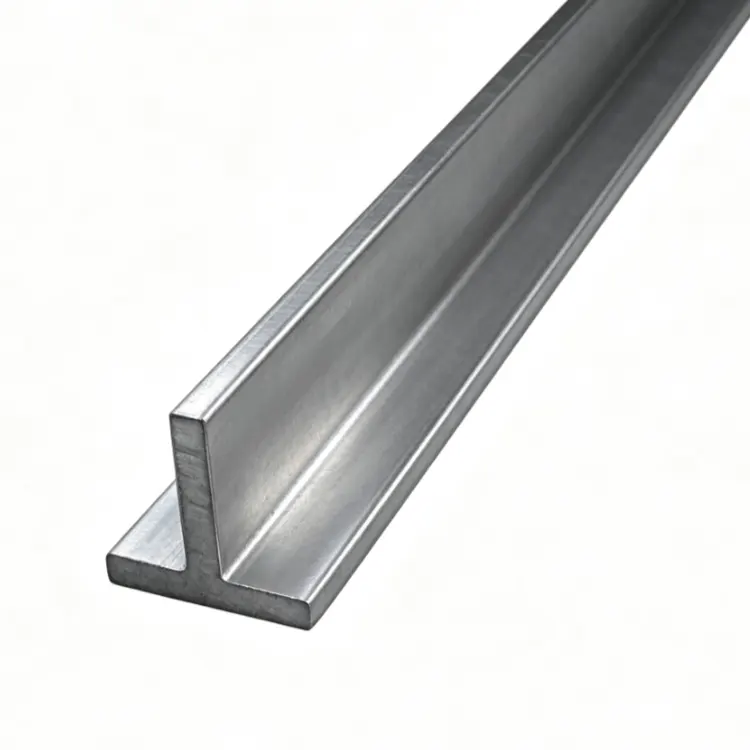

T Beam ชุบสังกะสีแบบจุ่มร้อนโดยโรงงาน Shixinda เป็นเหล็กโครงสร้างคาร์บอนที่มีหน้าตัดรูปตัว T ผลิตขึ้นโดยใช้หนึ่งในสามกระบวนการ ได้แก่ การรีดร้อน การแยกเหล็กส่วน H หรือการเชื่อมแผ่นเหล็ก เพื่อสร้างโปรไฟล์ฐานรูปตัว T ตามด้วยกระบวนการชุบสังกะสี (ไม่ว่าจะจุ่มร้อนหรือชุบสังกะสีด้วยไฟฟ้า) เพื่อเคลือบพื้นผิวทั้งหมดของเหล็กด้วยชั้นสังกะสีเพื่อป้องกันการกัดกร่อน ผลิตภัณฑ์นี้เรียกรวมกันว่าเหล็กรูปตัว T ชุบสังกะสี
การออกแบบหน้าตัดช่วยให้มั่นใจได้ถึงการกระจายโหลดอย่างสมเหตุสมผล ลดการใช้เหล็ก และลดต้นทุน โครงสร้างรูปตัว T มีกระบวนการขึ้นรูปแบบบูรณาการสำหรับแผ่นใยและหน้าแปลน ให้ความต้านทานการดัดงอและความสามารถในการรับน้ำหนักที่เหนือกว่าเมื่อเทียบกับเหล็กฉากที่มีน้ำหนักเท่ากัน ใช้วัสดุน้อยลงภายใต้สภาวะการรับน้ำหนักที่เหมือนกัน และช่วยลดต้นทุนโดยรวมของโครงสร้างเหล็กได้อย่างมีประสิทธิภาพ

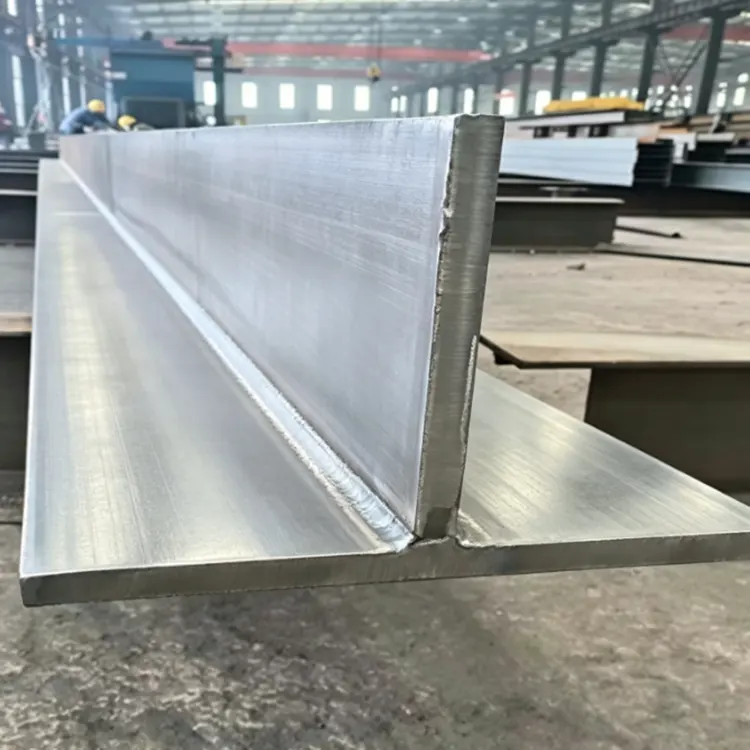

มีกระบวนการขึ้นรูปสามกระบวนการ นำเสนอความเหมาะสมที่ครอบคลุมสำหรับทุกสถานการณ์การใช้งาน: T-beams รีดร้อนมีความแม่นยำสูงและเหมาะสำหรับส่วนประกอบไฟฟ้าโซลาร์เซลล์; คานรูปตัว T แบบแบ่งส่วนมีคุณสมบัติขนาดใหญ่และมีความแข็งแรงสูง ทำให้เหมาะสำหรับคานโรงงานหลัก T-beam แบบเชื่อมรองรับการปรับแต่งที่ไม่ได้มาตรฐานและสามารถจับคู่กับโครงการทั้งขนาดเล็กและขนาดใหญ่
ความเรียบของพื้นผิวสูงและประกอบง่าย หน้าตัดปกติไม่มีการบิดหรือเสียรูป อำนวยความสะดวกในการเจาะ ตัด ประกบด้วยสลักเกลียว และการติดตั้งนอกสถานที่ ซึ่งช่วยลดงานปรับระดับที่จำเป็นระหว่างการก่อสร้าง
การชุบสังกะสีแบบจุ่มร้อนให้การป้องกันการกัดกร่อนที่ครอบคลุมและรับประกันอายุการใช้งานที่ยาวนาน กระบวนการแช่สังกะสีที่อุณหภูมิสูงจะเคลือบทั้งพื้นผิวภายในและภายนอก ตลอดจนขอบและช่องว่างทั้งหมดของเหล็ก สร้างชั้นสังกะสีป้องกันที่ป้องกันความชื้น น้ำฝน และการสัมผัสเกลือ/ด่าง การบำบัดนี้เหมาะสำหรับสภาพแวดล้อมกลางแจ้ง ชายฝั่ง หรือพื้นที่อุตสาหกรรมที่อาจเกิดการกัดกร่อน โดยมีอายุการใช้งานนานกว่า 15 ปี ในขณะเดียวกันก็ช่วยขจัดค่าบำรุงรักษาที่ตามมาที่เกี่ยวข้องกับการกำจัดสนิมและการทาสี
การเคลือบสังกะสีแสดงการยึดเกาะที่แข็งแกร่ง และทนทานต่อแรงกระแทกได้สูง ป้องกันการหลุดลอกหรือหลุดออก พันธะทางโลหะวิทยาระหว่างการเคลือบสังกะสีกับเหล็กทำให้มั่นใจได้ว่าจะไม่ลอกหรือแตกร้าวแม้จะได้รับผลกระทบจากการขนส่งหรือการติดตั้งก็ตาม เมื่อเปรียบเทียบกับพื้นผิวที่พ่นสีสเปรย์หรือเคลือบสังกะสีเย็น โซลูชันนี้แสดงให้เห็นถึงความทนทานที่เหนือกว่าอย่างเห็นได้ชัด
ความสามารถในการรับน้ำหนักทางกล: การออกแบบส่วน T ให้ความต้านทานการโค้งงอ แรงเฉือน และแรงอัดอย่างมั่นคง โดยทำหน้าที่เป็นกระดูกงูหลักและรอง อุปกรณ์รองรับ และส่วนประกอบรับน้ำหนัก เมื่อเปรียบเทียบกับเหล็กฉากหรือเหล็กรางน้ำ จะใช้วัสดุน้อยกว่าและมีน้ำหนักตัวเองน้อยกว่า ทำให้เหมาะกับการใช้งานรองรับโครงสร้างเหล็กต่างๆ ทั้งงานเบา กลาง และหนัก โดยทำหน้าที่เป็นโครงรับน้ำหนักสำหรับอาคาร ระบบไฟฟ้าโซลาร์เซลล์ และอุปกรณ์
ฟังก์ชั่นการป้องกันการกัดกร่อนในระยะยาว: การเคลือบสังกะสีแบบจุ่มร้อนห่อหุ้มทั้งพื้นผิวด้านในและด้านนอกของโปรไฟล์อย่างสมบูรณ์ ปิดกั้นความชื้น น้ำฝน การสัมผัสเกลือ/ด่าง และอากาศชื้นได้อย่างมีประสิทธิภาพ ดังนั้นจึงช่วยป้องกันสนิมในระยะยาวสำหรับการใช้งานกลางแจ้ง โซลูชันนี้ขจัดความจำเป็นในการกำจัดสนิมหรือทาสีในสถานที่ จึงทำให้ขั้นตอนการบำรุงรักษาการป้องกันการกัดกร่อนที่ตามมามีความคล่องตัว และทำให้เหมาะสำหรับสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน เช่น พื้นที่กลางแจ้ง พื้นที่ชายฝั่งทะเล และที่ตั้งโรงงานเคมี
ความสามารถในการประกอบและการขึ้นรูปที่สะดวก: โปรไฟล์มีขนาดมาตรฐาน รองรับการตัด เจาะ ดัด เชื่อม และประกอบชิ้นส่วนสำเร็จรูป ได้รับการออกแบบมาเพื่อการประกบแบบสลักเกลียวที่ได้มาตรฐานและการประกอบที่หน้างาน ซึ่งช่วยลดระยะเวลาการก่อสร้างและทำให้สามารถบูรณาการระหว่างส่วนประกอบสำเร็จรูปของโรงงานและการติดตั้งที่หน้างานได้อย่างรวดเร็ว
ภาคไฟฟ้าโซลาร์เซลล์: โครงรองรับแบริ่งรับน้ำหนักที่ทนต่อการกัดกร่อน - ออกแบบมาโดยเฉพาะเพื่อให้การสนับสนุนหลักและรองสำหรับโมดูลไฟฟ้าโซลาร์เซลล์ ให้การป้องกันสนิมในระยะยาว 20 ปีในสภาพแวดล้อมกลางแจ้ง ในขณะที่การออกแบบน้ำหนักเบาช่วยลดน้ำหนักของระบบรองรับโดยรวม
ภาคการก่อสร้าง: ผนังม่าน / กรอบรับน้ำหนักที่ทนต่อการกัดกร่อนของโรงงาน ใช้เป็นโครงผนังภายนอก แปหลังคา และคานรับน้ำหนักสำหรับแท่นอุปกรณ์ เหมาะสำหรับโครงสร้างภายนอกที่ไม่ต้องใช้การเคลือบ
ภาคโครงสร้างพื้นฐานด้านพลังงานไฟฟ้าของเทศบาล: อุปกรณ์รองรับคงที่ที่ทนต่อการกัดกร่อนกลางแจ้งสำหรับทางเดินท่อ ราวกั้น และส่วนรองรับฐานอุปกรณ์ไฟฟ้า ออกแบบมาเพื่อการใช้งานกลางแจ้งในระยะยาวโดยไม่เกิดสนิม
โครงสร้างเหล็กสำหรับงานหนัก: ส่วนประกอบลำแสงทุติยภูมิที่ทนทานต่อการกัดกร่อนรับน้ำหนักมาก มีส่วนที่มีการแบ่งส่วนขนาดใหญ่หรือส่วน T ชุบสังกะสีแบบเชื่อม เหมาะสำหรับงานโครงสร้างทนการกัดกร่อนรับน้ำหนักมากในอาคารโรงงานและผนังกันดิน
|
หมวดหมู่ข้อมูลจำเพาะ |
ข้อมูลจำเพาะทางเทคนิค |
ใช้คำอธิบายกรณี |
|
ประเภทวัสดุ |
พื้นผิวเหล็กกล้าคาร์บอน: Q235B, Q355B, Q420B; วัสดุพิเศษที่ทนต่อการกัดกร่อน: สแตนเลส 304/316, เหล็กผุกร่อนโลหะผสมต่ำ |
Q235B/Q355B/Q420B: เหมาะสำหรับโรงงานอุตสาหกรรม โครงสร้างเหล็กในอาคาร และอุปกรณ์รองรับน้ำหนักทั่วไป (ใช้เหล็กรูปตัว T ชุบสังกะสีเป็นพื้นผิวหลัก) สแตนเลส 304/316: เหมาะสำหรับสภาพแวดล้อมกลางแจ้งที่มีการกัดกร่อนสูง และสถานที่แปรรูปทางเคมี เหล็กผุกร่อนโลหะผสมต่ำ: เหมาะสำหรับโครงการจัดสวนกลางแจ้งและส่วนประกอบของสะพาน |
|
ขนาด |
กฎคำอธิบายประกอบส่วน: ความสูง H ×ความกว้างของเว็บ B ×ความหนาของเว็บ t₁ ×ความหนาของหน้าแปลน t₂; ช่วงส่วนมาตรฐาน: สูง 25 มม. – สูง 400 มม., B 25 มม. – B 300 มม.; ช่วงความหนาของผนัง: ราง 3 มม.–20 มม., หน้าแปลน 4 มม.–25 มม.; ความยาวมาตรฐาน: 6 ม./9 ม./12 ม. (มีความยาวไม่เป็นมาตรฐานแบบกำหนดเองได้) |
ข้อมูลจำเพาะขนาดเล็ก (H≤100 มม.) เหมาะสำหรับระบบติดตั้งไฟฟ้าโซลาร์เซลล์ ส่วนประกอบทางกลที่มีความแม่นยำ รางลิฟต์ และชิ้นส่วนฝังตัวขนาดเล็ก ข้อกำหนดขนาดกลาง (H: 100–200 มม.) เหมาะสำหรับโครงผนังม่าน ระบบติดตั้งไฟฟ้าโซลาร์เซลล์ และคานรองโครงสร้างเหล็ก ข้อกำหนดขนาดใหญ่ (H≥200 มม.) เหมาะสำหรับคานหลักในโรงงานอุตสาหกรรม ส่วนประกอบของสะพาน และแพลตฟอร์มงานหนัก |
|
ความแม่นยำของมิติ |
ความสูงของส่วน / ความทนทานต่อช่วงปีก≤ ±2.0 มม. ความหนาของราง / ความทนทานต่อความหนาของหน้าแปลน: ± 0.5–1.0 มม.; ส่วนเบี่ยงเบนความตรง: ≤1.5 mm / m; ความตั้งฉากของหน้าแปลน: ≤B/100; ส่วนเบี่ยงเบนความเอียงของการตัดปลาย: ≤3มม |
เหมาะสำหรับการต่อประกบโครงสร้างเหล็กหน้างาน การต่อรูทะลุแบบสลักเกลียว และการประกอบแบบเชื่อม ใช้ได้กับการใช้งานทั่วไป เช่น โครงสร้างอาคาร สะพาน และระบบติดตั้งไฟฟ้าโซลาร์เซลล์ รุ่นปรับแต่งที่มีความแม่นยำสูงยังเข้ากันได้กับการขนส่งทางรถไฟและการใช้งานรางเลื่อนเชิงกลที่มีความแม่นยำ |
|
สมบัติทางกล |
Q235B: ความแข็งแรงของผลผลิต≥235 MPa, ความต้านทานแรงดึง 375–500 MPa, การยืดตัว≥25%; Q355B: ความแข็งแรงของผลผลิต≥355 MPa, ความต้านทานแรงดึง 470–630 MPa, การยืดตัว≥21%; Q420B: ความแข็งแรงของผลผลิต≥420 MPa, ความต้านทานแรงดึง 500–680 MPa, การยืดตัว≥18%; สแตนเลส 304: ความแข็งแรงของผลผลิต≥205 MPa, ความต้านทานแรงดึง≥520 MPa, การยืดตัว≥40% |
ความแข็งแกร่งที่สูงขึ้นช่วยให้เข้ากันได้ดีขึ้นกับโครงสร้างเหล็กช่วงกว้างที่รับน้ำหนักมาก ช่วยให้การออกแบบมีน้ำหนักเบา เหล็กกล้าความแข็งแรงสูงผสมต่ำเหมาะสำหรับส่วนประกอบสำคัญที่รับน้ำหนัก เช่น คานหลักในโรงงานอุตสาหกรรมและสะพาน ในขณะที่เหล็กกล้าคาร์บอนธรรมดาเหมาะสำหรับส่วนประกอบรับน้ำหนักรอง เช่น ส่วนรองรับทั่วไปและผนังม่าน |
|
กระบวนการบำบัดพื้นผิว |
ผลิตภัณฑ์หลัก: การชุบสังกะสีแบบจุ่มร้อน; ความหนาของการเคลือบสังกะสี≥85μm; กระบวนการสนับสนุน: การรีดร้อนแท่งเหล็กสีดำ, การพ่นทรายเพื่อกำจัดสนิม, การชุบสังกะสีแบบเย็น, การเคลือบสเปรย์สังกะสีที่อุดมด้วยอีพ็อกซี่, การเคลือบสเปรย์ฟลูออโรคาร์บอน และการดองด้วยการทู่ |
การชุบสังกะสีแบบจุ่มร้อนเหมาะสำหรับสภาพแวดล้อมกลางแจ้งที่มีความชื้นสูงและกลางแจ้ง เช่น ระบบติดตั้งเซลล์แสงอาทิตย์และโครงการวิศวกรรมเทศบาล การเคลือบสังกะสีที่อุดมด้วยอีพ็อกซี่หรือการพ่นฟลูออโรคาร์บอนเหมาะสำหรับการสร้างผนังม่านและโครงสร้างเหล็กตกแต่ง การกำจัดสนิมด้วยการยิงระเบิดเหมาะสำหรับชิ้นส่วนที่มีการเชื่อมในร่มและการบำบัดเบื้องต้นด้วยการพ่นสีในภายหลัง การดองและการทู่ด้วยสเตนเลสสตีลเหมาะสำหรับสภาพแวดล้อมทางเคมีที่มีฤทธิ์กัดกร่อนสูงและพื้นที่ชายฝั่ง |
|
ลักษณะการจัดการ |
1. ประสิทธิภาพการดัดด้วยความเย็น: การทดสอบการดัดด้วยความเย็นที่อุณหภูมิห้อง 180° ไม่แสดงว่าไม่มีการแตกร้าว 2. ประสิทธิภาพการเชื่อม (Q235/Q355): ไม่มีการแตกร้าวหรือหลุดล่อน; เหมาะสำหรับการเชื่อมอาร์ก การเชื่อมอาร์กแบบจุ่ม หรือการเชื่อมแบบป้องกันแก๊ส ความแข็งแรงของข้อต่อ≥90% ของความแข็งแรงของวัสดุฐาน ไม่มีการเปราะที่เกิดจากการดับ 3. เจาะและเจาะ: เครื่องจักรกลซีเอ็นซี; ความแม่นยำของเส้นผ่านศูนย์กลางรู± 0.2 มม. ไม่มีการบิ่นหรือแตกขอบ 4. ประสิทธิภาพการตัด: การตัดด้วยเปลวไฟ การตัดพลาสม่า หรือการเลื่อย ขอบตัดเรียบ ไม่มีเสี้ยน และไม่เกิดการเสียรูป 5. ประสิทธิภาพการดัด: การขึ้นรูปเย็น รัศมีการดัด≥2เท่าของความหนาของผนัง ไม่มีการแตกร้าว |
การดัดเย็นเหมาะสำหรับวิลล่าเหล็กวัดแสงและส่วนประกอบตกแต่ง การเชื่อมเหมาะสำหรับคานหลักในโรงงานอุตสาหกรรมและโครงเหล็กงานหนัก การเจาะรูเหมาะสำหรับการเชื่อมต่อแบบสลักเกลียวในระบบติดตั้งไฟฟ้าโซลาร์เซลล์และโครงผนังม่าน การตัดที่แม่นยำเหมาะสำหรับอุปกรณ์เสริมทางกลและชิ้นส่วนฝังตัว การดัดเหมาะสำหรับโครงสร้างเหล็กที่มีรูปร่างไม่ปกติและส่วนประกอบตกแต่งรูปทรง |
|
บรรทัดฐานการปฏิบัติงาน |
มาตรฐานแห่งชาติหลักในประเทศ: GB/T 11263-2017 "คาน H รีดร้อนและคาน T แยก"; รองรับมาตรฐานวัสดุ: GB/T 700-2006, GB/T 1591-2018; มาตรฐานการชุบสังกะสีและการป้องกันการกัดกร่อน: GB/T 13912-2020; มาตรฐานการยอมรับทางวิศวกรรม: GB/T 50205-2020; มาตรฐานสากลทางเลือกสำหรับการส่งออก: EN 10025 (มาตรฐานยุโรป), JIS G3101 (มาตรฐานญี่ปุ่น) |
สำหรับการก่อสร้างภายในประเทศ โครงสร้างเหล็ก และโครงการไฟฟ้าโซลาร์เซลล์ จะต้องบังคับใช้มาตรฐานแห่งชาติ GB/T 11263-2017 อย่างเคร่งครัด สำหรับโครงการที่มุ่งเน้นการส่งออกที่เกี่ยวข้องกับต่างประเทศ จะต้องปฏิบัติตามมาตรฐานยุโรปหรือญี่ปุ่นตามที่กำหนด สำหรับอุตสาหกรรมเฉพาะทาง เช่น วิศวกรรมสะพานและวิศวกรรมเคมี การปฏิบัติตามมาตรฐานการยอมรับเฉพาะอุตสาหกรรมก็เป็นสิ่งจำเป็นเช่นกัน |
ShixinDa ตั้งอยู่ในฐานอุตสาหกรรม Jinghai Steel ในเทียนจิน และเชี่ยวชาญด้านผลิตภัณฑ์เหล็กรูปตัว T ชุบสังกะสีอย่างเต็มรูปแบบ บริษัทบูรณาการการจัดซื้อวัตถุดิบ การประมวลผล การชุบสังกะสีแบบจุ่มร้อน และบริการส่งออกระหว่างประเทศ ให้เป็นการดำเนินงานแบบครบวงจร โดยมีข้อได้เปรียบทางการแข่งขันที่โดดเด่นและครอบคลุม วัสดุฐานที่ใช้สำหรับผลิตภัณฑ์ของเราคือเหล็กที่ตรงตามมาตรฐาน เช่น Q235B, Q355B และ Q420B โดยมีคุณสมบัติทางกลที่สอดคล้องกับมาตรฐานแห่งชาติ ข้อมูลจำเพาะผลิตภัณฑ์ของเราครอบคลุมทุกขนาดตั้งแต่ H25 มม. ถึง 400 มม. โดยมีความยาวมาตรฐาน 6 ม. 9 ม. และ 12 ม. รวมถึงตัวเลือกการปรับแต่งที่ไม่ได้มาตรฐาน ความคลาดเคลื่อนของขนาดได้รับการควบคุมอย่างเข้มงวด ในขณะที่ความตรงและความแม่นยำของหน้าตัดเป็นไปตามข้อกำหนดการประกอบที่มีความแม่นยำสูงสำหรับระบบไฟฟ้าโซลาร์เซลล์ โรงงานอุตสาหกรรม และผนังม่าน
พื้นผิวได้รับการบำบัดอย่างสม่ำเสมอด้วยกระบวนการชุบสังกะสีแบบจุ่มร้อนมาตรฐาน ซึ่งมีความหนาของการเคลือบสังกะสีที่ ≥85 μm ไม่มีพื้นที่ใดถูกปล่อยทิ้งไว้ที่ขอบหรือมุม การเคลือบสังกะสีด้วยพันธะโลหะให้ความทนทานต่อแรงกระแทกและการกัดกร่อนของเกลือและด่างได้ดีเยี่ยม ช่วยให้มั่นใจได้ถึงประสิทธิภาพที่ไม่ต้องบำรุงรักษาในระยะยาวในการใช้งานกลางแจ้ง และเหมาะสำหรับสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน เช่น การติดตั้งแผงเซลล์แสงอาทิตย์ชายฝั่งและกลางแจ้ง ผลิตภัณฑ์นี้ยังรวมถึงความสามารถในการประมวลผลเชิงลึกแบบบูรณาการ รวมถึงการเจาะด้วย CNC การตัดที่แม่นยำ การดัดและการเชื่อม รวมถึงการขึ้นรูปเย็น คุณสมบัติการเชื่อมมีความเสถียร ทำให้เหมาะอย่างยิ่งสำหรับการประกอบแบบสลักเกลียวและการก่อสร้างโครงสร้างเหล็กงานหนัก
ผลิตภัณฑ์ของเราปฏิบัติตามมาตรฐานแห่งชาติอย่างเคร่งครัดเช่น GB/T 11263 และ GB/T 13912 เราสามารถจัดเตรียมใบรับรองวัสดุ รายงานการทดสอบการชุบสังกะสี และรายงานการรับรอง SGS ได้ สำหรับคำสั่งส่งออก เราสนับสนุนการจัดหาตามมาตรฐานยุโรปและญี่ปุ่น ทำให้ผลิตภัณฑ์ของเราเหมาะสำหรับการส่งออกระบบติดตั้งเซลล์แสงอาทิตย์ไปยังเอเชียกลางและตลาดต่างประเทศ เราใช้ประโยชน์จากข้อได้เปรียบด้านคลังสินค้าในท้องถิ่นของเรา โดยรักษาความพร้อมในสต็อกให้เพียงพอ เสนอวงจรการขนส่ง FOB Tianjin Port ที่สั้น และให้ปริมาณการสั่งซื้อขั้นต่ำที่ยืดหยุ่น เมื่อเปรียบเทียบกับโปรไฟล์ทั่วไป เหล็กชุบสังกะสีรูปตัว T ของ ShixinDa มอบความสามารถในการรับน้ำหนักที่มีเหตุผลมากกว่าและการออกแบบที่มีน้ำหนักเบา ขจัดความจำเป็นในการกำจัดสนิมและกระบวนการทาสีในสถานที่ทำงาน และลดต้นทุนโครงการโดยรวมได้อย่างมาก ทำให้เป็นตัวเลือกที่คุ้มต้นทุนในอุดมคติสำหรับโครงการไฟฟ้าโซลาร์เซลล์ โครงการโครงสร้างพื้นฐานของเทศบาล และการประชุมเชิงปฏิบัติการเกี่ยวกับโครงสร้างเหล็ก
