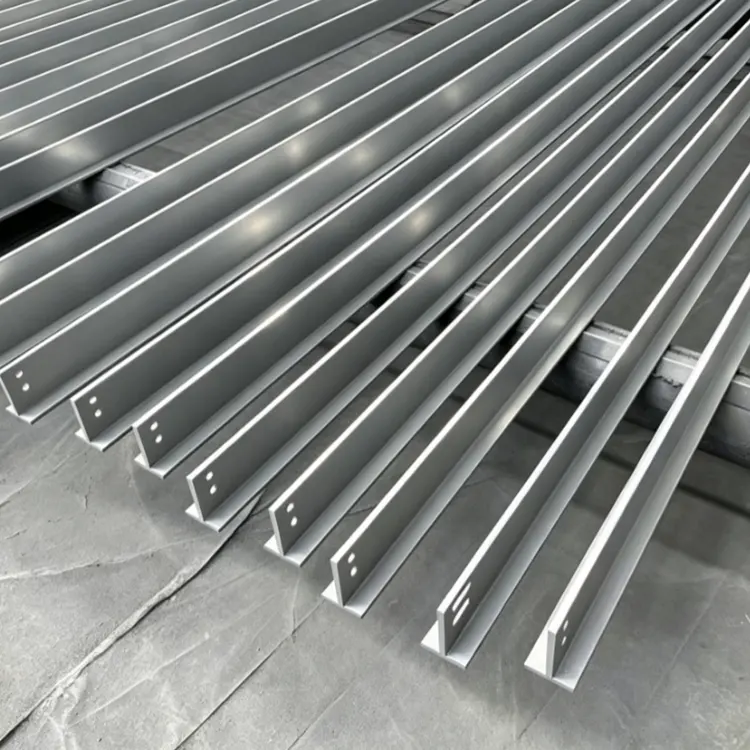

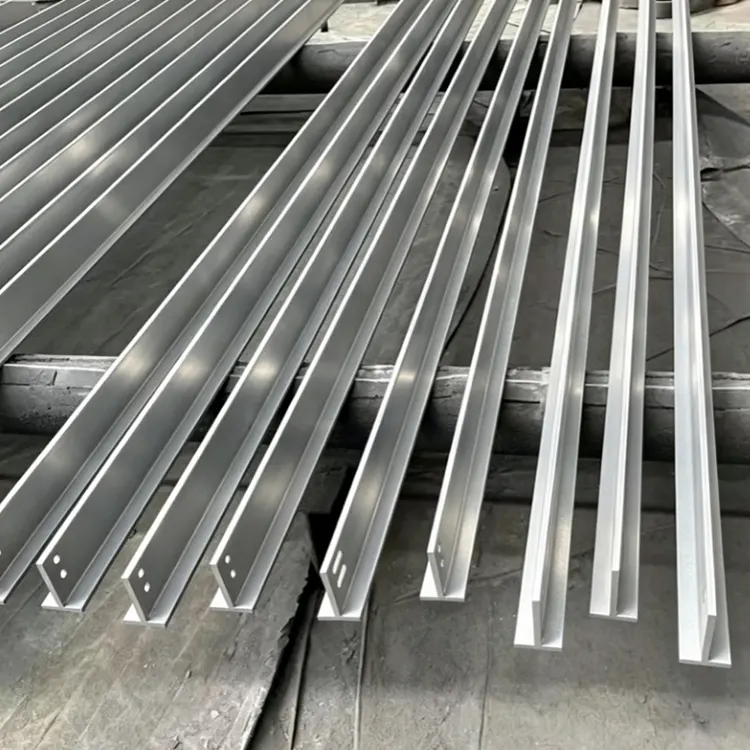

เมื่อเปรียบเทียบกับโปรไฟล์งานหนักหน้าตัดขนาดใหญ่ เช่น เหล็กรูปตัว H และเหล็กรูปตัว I แล้ว T Beam คุณภาพสูงของ Shixinda ช่วยลดการออกแบบหน้าตัดที่ซ้ำซ้อน มีเส้นทางการส่งผ่านแรงที่ชัดเจนและเข้มข้น และมีประสิทธิภาพในการต้านทานการดัดงอและแรงเฉือนที่ตรงเป้าหมายมากกว่า ช่วยหลีกเลี่ยงปัญหาช่องว่างรอยต่อขนาดใหญ่ การกระจายแรงที่ไม่สม่ำเสมอ และการเสียรูปง่ายในประเภทเหล็กรวมแบบดั้งเดิมได้อย่างมีประสิทธิภาพ

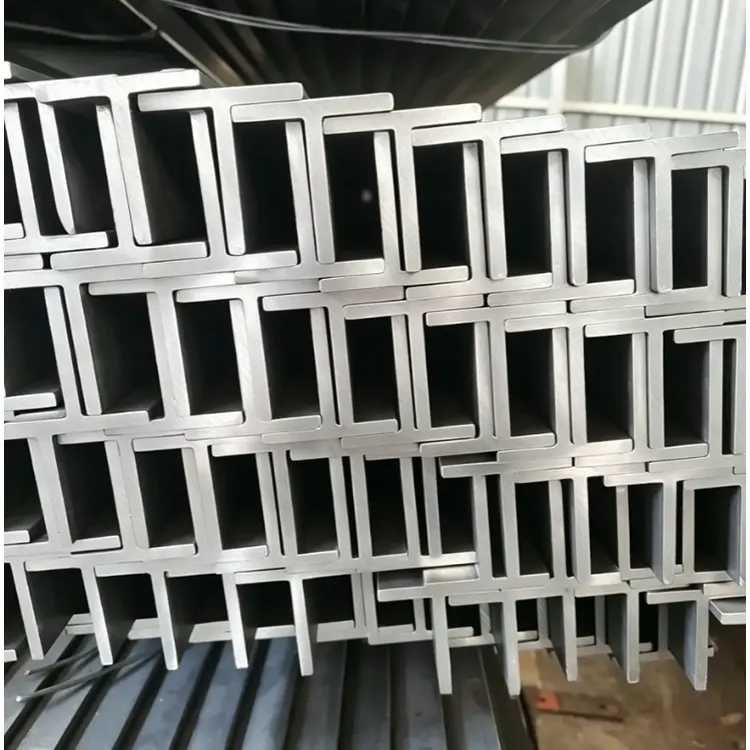

เหล็กรูปตัว T ที่เกิดจากการรวมตัวรีดร้อนไม่มีความเครียดในการเชื่อมรอง และความสมบูรณ์ของโครงสร้างโดยรวมอยู่ในระดับสูง เหล็กแยกรูปตัว T อาศัยการแปรรูปวัสดุแม่ที่โตเต็มที่ โดยมีหน้าตัดสม่ำเสมอและมีขนาดสม่ำเสมอ กระบวนการทั้งสองสามารถรับประกันความตรงและความแม่นยำในการประกอบของโปรไฟล์ และเหมาะสำหรับการก่อสร้างแบบโมดูลาร์ที่ได้มาตรฐาน
|
หมวดหมู่ข้อมูลจำเพาะ |
พารามิเตอร์ทางเทคนิคและตัวชี้วัด |
คำอธิบายแอปพลิเคชัน |
|
เกรดวัสดุ |
เหล็กกล้าคาร์บอน: เหล็กความแข็งแรงสูง Q235B, Q355B, Q420B; สแตนเลส: 304/316; การผุกร่อนของเหล็กกล้าโลหะผสมต่ำ |
เหล็กกล้าคาร์บอนสำหรับอาคารโรงงาน โครงสร้างเหล็ก และรับน้ำหนักทั่วไป สแตนเลสสำหรับสภาพแวดล้อมกลางแจ้งและสารเคมีที่มีฤทธิ์กัดกร่อนสูง เหล็กผุกร่อนสำหรับภูมิทัศน์กลางแจ้งและส่วนประกอบสะพานเปลือย |
|
ข้อมูลจำเพาะมิติ |
กฎการทำเครื่องหมายส่วน: ความสูง H × ความกว้างของหน้าแปลน B × ความหนาของเว็บ t₁ × ความหนาของหน้าแปลน t₂; ช่วงส่วนทั่วไป: H 25mm ~ 400mm, B 25mm ~ 300mm; ช่วงความหนาของผนัง: เว็บ 3mm ~ 20mm, หน้าแปลน 4mm ~ 25mm; ความยาวคงที่มาตรฐาน: 6 ม./9 ม./12 ม. มีความยาวที่ไม่ได้มาตรฐานแบบกำหนดเองได้ |
ขนาดเล็ก (H ≤ 100 มม.): ชิ้นส่วนเครื่องจักรที่มีความแม่นยำ, รางลิฟต์, ชิ้นส่วนฝังตัวขนาดเล็ก; ขนาดกลาง (H100-200 มม.): กระดูกงูผนังม่าน, ขายึด PV, คานเหล็กรอง ขนาดใหญ่ (สูง ≥ 200 มม.): คานโรงงานหลัก ส่วนประกอบสะพาน แท่นรองรับงานหนัก |
|
ความแม่นยำของมิติ |
ความอดทนของความสูงของส่วน / ความกว้างของหน้าแปลน ≤ ± 2.0 มม. ความอดทนของความหนาของเว็บ / หน้าแปลน ≤ ± 0.5~1.0 มม. ส่วนเบี่ยงเบนความตรง ≤1.5มม./ม. แนวตั้งของหน้าแปลน ≤ B/100; ส่วนเบี่ยงเบนเอียงของการตัดปลาย ≤3มม |
ตรงตามข้อกำหนดสำหรับการต่อโครงสร้างเหล็กหน้างาน การต่อสลักเกลียว และการประกอบการเชื่อม ใช้ได้กับโครงการทั่วไป รวมถึงการสร้างโครงสร้างหลัก สะพาน และส่วนรองรับ PV รุ่นที่กำหนดเองที่มีความแม่นยำสูงเหมาะกับการใช้งานระบบขนส่งทางรางและรางเลื่อนเครื่องจักรที่มีความแม่นยำ |
|
คุณสมบัติทางกล |
Q235B: ความแข็งแรงของผลผลิต ≥235MPa, ความต้านทานแรงดึง 375~500MPa, การยืดตัว ≥25%; Q355B: ความแข็งแรงของผลผลิต ≥355MPa, ความต้านทานแรงดึง 470~630MPa, การยืดตัว ≥21%; Q420B: ความแข็งแรงของผลผลิต ≥420MPa, ความต้านทานแรงดึง 500~680MPa, การยืดตัว ≥18%; สแตนเลส 304: ความแข็งแรงของผลผลิต ≥205MPa, ความต้านทานแรงดึง ≥520MPa, การยืดตัว ≥40% |
ความแข็งแรงสูงกว่าเหมาะกับโครงสร้างเหล็กที่มีช่วงยาวและรับน้ำหนักมาก เพื่อให้ได้การออกแบบที่มีน้ำหนักเบา เหล็กกล้าความแข็งแรงสูงผสมต่ำสำหรับส่วนประกอบรับน้ำหนักแกนกลาง เช่น คานและสะพานหลักของโรงงาน เหล็กกล้าคาร์บอนธรรมดาสำหรับส่วนประกอบรับน้ำหนักรอง รวมถึงส่วนรองรับทั่วไปและผนังม่าน |
|
การรักษาพื้นผิว |
เหล็กแผ่นดำรีดร้อน, การกำจัดสนิมด้วยการยิงระเบิด, การชุบสังกะสีแบบจุ่มร้อน (ความหนาของชั้นสังกะสี ≥85μm), การชุบสังกะสีแบบเย็น, การเคลือบสีอีพ็อกซี่ที่อุดมด้วยสังกะสี, การเคลือบฟลูออโรคาร์บอน, การดองและการทู่ |
การชุบสังกะสีแบบจุ่มร้อนสำหรับโครงการกลางแจ้งที่มีความชื้น เช่น ฉากยึด PV และงานเทศบาล เคลือบอีพ็อกซี่ที่อุดมด้วยสังกะสี / ฟลูออโรคาร์บอนสำหรับสร้างผนังม่านและโครงสร้างเหล็กตกแต่ง การกำจัดสนิมด้วยการยิงระเบิดสำหรับชิ้นส่วนที่เชื่อมในร่มและการเคลือบเบื้องต้น ทู่สแตนเลสสำหรับดองดองสำหรับสภาพแวดล้อมที่มีการกัดกร่อนสูงทางเคมีและชายฝั่ง |
|
ความสามารถในการแปรรูป |
การดัดงอด้วยความเย็น: ไม่มีรอยแตกหรือการหลุดล่อนหลังจากการทดสอบการดัดด้วยความเย็นที่อุณหภูมิห้อง 180°C (ซีรีส์ Q235/Q355) การเชื่อม: เข้ากันได้กับการเชื่อมอาร์ก การเชื่อมอาร์กใต้น้ำ และการเชื่อมแบบป้องกันแก๊ส ความแข็งแรงของข้อต่อ≥90% ของโลหะฐานโดยไม่ทำให้แข็งตัว การเจาะและการเจาะ: มีการเจาะ / เจาะ CNC ความทนทานของรู ± 0.2 มม. โดยไม่บิ่นหรือแตกขอบ การตัด: การตัดด้วยเปลวไฟ การตัดพลาสม่า และการตัดด้วยเลื่อย รองรับการตัดที่ปราศจากเสี้ยนและไม่มีการบิดเบี้ยว การดัด: การขึ้นรูปเย็นแบบกำหนดเอง รัศมีการดัด ≥2เท่าของความหนาของผนังโดยไม่มีรอยแตก |
การดัดเย็นสำหรับวิลล่าเหล็กเบาและส่วนประกอบเหล็กตกแต่ง การเชื่อมคานหลักของโรงงานและโครงเหล็กหนัก การเจาะและเจาะสำหรับฉากยึด PV ที่ต่อด้วยสลักเกลียวและกระดูกงูผนังม่าน การตัดที่แม่นยำสำหรับอุปกรณ์เครื่องจักรและชิ้นส่วนทางวิศวกรรมแบบฝัง ดัดโครงสร้างเหล็กรูปทรงพิเศษและตกแต่งโปรไฟล์ |
|
มาตรฐานผู้บริหาร |
มาตรฐานแห่งชาติหลัก: GB / T 11263-2017 คาน H รีดร้อนและคาน T แบบแยก; รองรับมาตรฐานวัสดุ: GB/T 700-2006 เหล็กโครงสร้างคาร์บอน, GB/T 1591-2018 เหล็กโครงสร้างโลหะผสมต่ำความแข็งแรงสูง; มาตรฐานการป้องกันการกัดกร่อน: GB/T 13912-2020 ข้อกำหนดทางเทคนิคสำหรับการเคลือบสังกะสีแบบจุ่มร้อน มาตรฐานการยอมรับ: รหัส GB / T 50205-2020 สำหรับการยอมรับคุณภาพการก่อสร้างโครงสร้างเหล็ก มาตรฐานการค้าต่างประเทศที่เป็นตัวเลือก: EN 10025 (มาตรฐานยุโรป), JIS G3101 (มาตรฐานญี่ปุ่น) |
GB/T 11263-2017 บังคับใช้สำหรับการก่อสร้างภายในประเทศ โครงสร้างเหล็ก และโครงการ PV มีมาตรฐานยุโรป / ญี่ปุ่นสำหรับคำสั่งส่งออกไปต่างประเทศ สะพาน เคมี และอุตสาหกรรมพิเศษอื่นๆ จะต้องปฏิบัติตามรหัสการยอมรับทางอุตสาหกรรมที่เกี่ยวข้องเพิ่มเติม |
ความต้านทานการดัดงอและการรับน้ำหนัก: แผ่นใยมีโมเมนต์การดัดในแนวตั้งและทำหน้าที่เป็นคานรองของหลังคา คานเล็กของแท่น และคานหลักของกันสาด ส่วนของมันมีประสิทธิภาพต้านทานการดัดงอสูง
ความเสถียรของการบีบอัด: หน้าแปลนช่วยเพิ่มความแข็งแกร่งด้านข้าง ใช้เป็นเสาของผนังม่าน เสารองรับของแผงเซลล์แสงอาทิตย์ และเสารับน้ำหนักขนาดเล็ก มีโอกาสน้อยที่จะพลิกคว่ำหรือสูญเสียความมั่นคง
การรองรับการยึดด้านข้าง: เนื่องจากเป็นการรองรับแบบคอลัมน์ต่อคอลัมน์และการรองรับในแนวนอนของหลังคา จึงช่วยยับยั้งการเคลื่อนตัวด้านข้างของโครง และเพิ่มเสถียรภาพด้านแผ่นดินไหวของโครงสร้างโดยรวม
การประหยัดวัสดุและน้ำหนักเบา: เมื่อเปรียบเทียบกับเหล็กมุมคู่ที่มีความสามารถในการรับน้ำหนักเท่ากัน จะประหยัดเหล็กได้ 25% ถึง 35% ลดภาระโดยรวมของอาคารและต้นทุนของฐานราก
การประกอบแบบง่าย: หน้าแปลนด้านเดียวสะดวกสำหรับการเจาะโบลต์และการเชื่อมแบบเอียง ไม่จำเป็นต้องประกบเหล็กสองมุม ช่วยลดปริมาณการเชื่อมและสลักเกลียวได้อย่างมาก และลดระยะเวลาการก่อสร้างที่ไซต์งานให้สั้นลง
ความเข้ากันได้สากล: ข้อกำหนดมาตรฐานที่วางจำหน่ายทั่วไปครอบคลุมอุตสาหกรรมหลายประเภท เช่น การก่อสร้าง เซลล์แสงอาทิตย์ งานเทศบาล และเครื่องจักร แบบจำลองการเชื่อมที่ไม่ได้มาตรฐานสามารถตอบสนองความต้องการพิเศษสำหรับงานหนักและหน้าตัดขนาดใหญ่
1. การกระจายแรงหน้าตัดได้รับการออกแบบทางวิทยาศาสตร์ ให้ความต้านทานการโค้งงอและการบีบอัดที่มั่นคง เมื่อเปรียบเทียบกับเหล็กมุมคู่ จะประหยัดเหล็กได้ 25% -35% สำหรับความสามารถในการรับน้ำหนักเท่ากัน
2. ขึ้นรูปเป็นชิ้นเดียวโดยไม่มีข้อต่อ ช่วยลดรอยเชื่อมและสลักเกลียว จึงเพิ่มประสิทธิภาพการก่อสร้างได้ถึง 30%
3. ผลิตภัณฑ์ทั้งซีรีส์ได้มาตรฐานและมีสินค้าในสต็อกเพียงพอ นอกจากนี้ยังมีข้อกำหนดการเชื่อมที่ไม่ได้มาตรฐานแบบกำหนดเองอีกด้วย
4. ประสิทธิภาพการประมวลผลที่ดีเยี่ยม ช่วยให้สามารถตัด เชื่อม เจาะ และดัดได้
5. เข้ากันได้กับกระบวนการป้องกันการกัดกร่อนต่าง ๆ ให้ความทนทานในระยะยาวกลางแจ้ง
6. สามารถใช้งานได้หลายวัตถุประสงค์ เช่น เสา คาน และโครงรองรับ โดยมีความสามารถรอบด้านที่แข็งแกร่ง
7. ตรงตามมาตรฐานความแม่นยำด้านมิติ ทำให้มั่นใจได้ว่าไม่มีช่องว่างระหว่างการประกอบ และเหมาะสำหรับการผลิตชิ้นส่วนสำเร็จรูปและการใช้งานแผงเซลล์แสงอาทิตย์ที่มีความแม่นยำสูง
1. คอลัมน์รองของโครงเหล็ก, คานรองรวมของแผ่นพื้น (เหล็กรูปตัว I ชนิด TM)
2. กรอบการเชื่อมต่อผนังภายนอกสำเร็จรูป, คานระเบียงขนาดเล็กที่ยื่นออกไป;
3. การกระจายพลังงานคอมโพสิตคอนกรีตเหล็กเบาและคอลัมน์ลดการสั่นสะเทือน (เหล็กรูปตัว T ปีกกว้าง TW เป็นคอลัมน์ทำให้แกนเหล็กแข็ง)
อาคารวิจัยและพัฒนาโครงสร้างเหล็กสำเร็จรูปของกลุ่ม Taizhou Ershiqi Metallurgical โครงสร้างหลักของอาคารทั้งหลังแล้วเสร็จภายในเวลาเพียง 20 วัน คานพื้นและส่วนรองรับแนวตั้งของผนังด้านนอกทั้งหมดทำจากเหล็กรูปตัว I ซีรีส์ Q355B TM ส่วนประกอบทั้งหมดถูกประกอบไว้ล่วงหน้าในโรงงานและพ่นทรายและทาสี และใช้เฉพาะสลักเกลียวในการประกอบที่ไซต์งาน ของเสียจากการก่อสร้างลดลง 70% ทำให้เป็นโครงการมาตรฐานของโครงสร้างเหล็กสำเร็จรูปอย่างรวดเร็วในประเทศจีน
1. คานหลักของบันไดเหล็ก, คานรับน้ำหนักของแท่นพัก (เหล็กรูปตัว I ชนิด TM)
2. คานรองเหล็กรูปตัว T ปีกแคบของอาคารโรงงานและชั้นลอยในร่มของห้างสรรพสินค้า
3. โครงรองรับห้องอุปกรณ์และทางเดินบำรุงรักษาหลังคา
การปรับปรุงชั้นลอยภายในของอาคารจัดเก็บพื้นที่ใหม่เทียนจินปินไห่ หลังจากรื้อพื้นคอนกรีตเดิมออกแล้ว ก็เพิ่มชั้นลอยโครงสร้างเหล็กเข้าไป เลือกใช้เหล็กรูปตัว T TN100×200 เป็นคานรองพื้น ซึ่งมีน้ำหนักเบาและไม่จำเป็นต้องเสริมเสาโครงเดิม ชั้นลอยทั้งหมดแล้วเสร็จภายในเวลาเพียง 7 วัน
