ขายึดพลังงานแสงอาทิตย์นี้จำหน่ายโดยตรงโดยโรงงานของ Shixinda เป็นแบบสำเร็จรูปแบบโมดูลาร์และประกอบโดยใช้สลักเกลียวเต็มตัวที่ไซต์งาน ไม่จำเป็นต้องเชื่อมถึงที่ ทำให้ระยะเวลาการก่อสร้างสั้นลงอย่างมาก มุมเอียงสามารถปรับได้ตั้งแต่ 5° ถึง 45° ใช้ได้กับส่วนประกอบขนาดใหญ่ เช่น 182/210 สามารถใช้ร่วมกับพุกกราวด์แบบเกลียว อุปกรณ์ติดตั้งหลังคา และฐานถ่วงน้ำหนักสำหรับฐานรากต่างๆ และสามารถปรับแต่งสำหรับภูมิประเทศที่ซับซ้อน เช่น ภูเขา หลังคาเหล็กสี และบ่อปลา เมื่อเปรียบเทียบกับขายึดทั่วไป การออกแบบการระบายอากาศและการกระจายความร้อนช่วยลดการเสื่อมสภาพของส่วนประกอบ และแบบจำลองการติดตามสามารถเพิ่มการผลิตพลังงานได้ 15%-30%
ในฐานะผู้ผลิตเหล็กต้นทาง Shixinda จะควบคุมข้อกำหนดโปรไฟล์อย่างอิสระ เหล็กรูปตัว C ท่อสี่เหลี่ยม และอุปกรณ์เสริมสแตนเลส 304 ทั้งชุดผลิตและจำหน่ายภายในบริษัท โดยรักษาสมดุลระหว่างประสิทธิภาพด้านต้นทุนและความเร็วในการจัดส่ง รองรับคำสั่งซื้อแบบกำหนดเองสำหรับคำสั่งซื้อส่งออกจำนวนมาก และสามารถรีไซเคิลเหล็กได้ เพื่อตอบสนองความต้องการของโครงการไฟฟ้าโซลาร์เซลล์ที่ไม่มีคาร์บอน โดยให้บริการโซลูชั่นสนับสนุนครบวงจรที่มั่นคงและเชื่อถือได้สำหรับโรงไฟฟ้าพลังงานแสงอาทิตย์ในประเทศและต่างประเทศ
ขายึดพลังงานแสงอาทิตย์เป็นระบบส่วนประกอบโครงสร้างเหล็ก/โลหะผสมอลูมิเนียมเฉพาะที่ใช้สำหรับยึด รองรับ และรองรับโมดูลเซลล์แสงอาทิตย์พลังงานแสงอาทิตย์ ประกอบด้วยชิ้นส่วนเชื่อมต่อ ฐาน และอุปกรณ์ปรับแต่งต่างๆ และติดตั้งบนพื้นดิน หลังคา ที่พักรถ ผิวน้ำ ฯลฯ โดยเป็นวัสดุเสริมหลักสำหรับโรงไฟฟ้าพลังงานแสงอาทิตย์ ซึ่งช่วยให้แผงเซลล์แสงอาทิตย์มีความเอียงและการวางแนวที่เหมาะสมที่สุด เพื่อให้มั่นใจถึงเสถียรภาพ และแบ่งออกเป็นประเภทคงที่ ประเภทติดตาม ประเภทลอย และประเภทรองรับหลังคา
การแบกรับน้ำหนักและการยึด: การแบกน้ำหนักของแผงเซลล์แสงอาทิตย์ แรงดันลม แรงดันหิมะ และแรงแผ่นดินไหว เพื่อป้องกันไม่ให้ส่วนประกอบพลิกคว่ำหรือหลุดออก
การปรับมุมให้เหมาะสม: การปรับความเอียงและการวางแนวของแผงเซลล์แสงอาทิตย์เพื่อเพิ่มการรับรังสีจากแสงอาทิตย์ให้สูงสุด และปรับปรุงการผลิตไฟฟ้าโดยรวม
การป้องกันและการป้องกัน: การแยกแผงเซลล์แสงอาทิตย์ออกจากพื้น/หลังคา ช่วยระบายอากาศและกระจายความร้อน ลดการสะสมของน้ำและการสะสมของหิมะ และชะลอการเสื่อมสภาพของส่วนประกอบ
มาตรฐานและความเข้ากันได้: การจัดเรียงส่วนประกอบให้สม่ำเสมอ ออกจากเส้นทางการบำรุงรักษา อำนวยความสะดวกในการทำความสะอาด บำรุงรักษา และการเปลี่ยนส่วนประกอบ

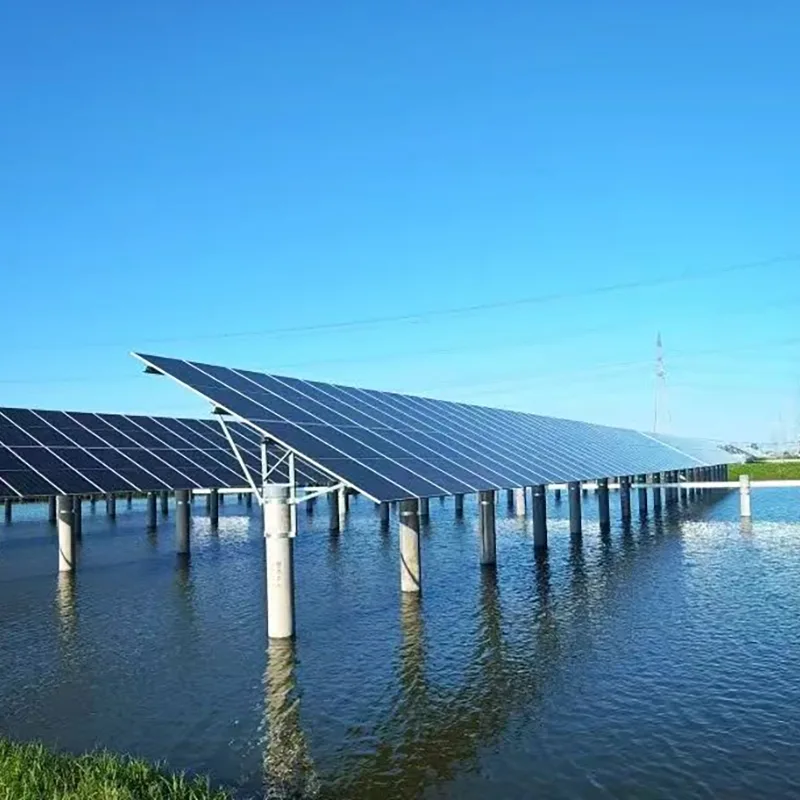

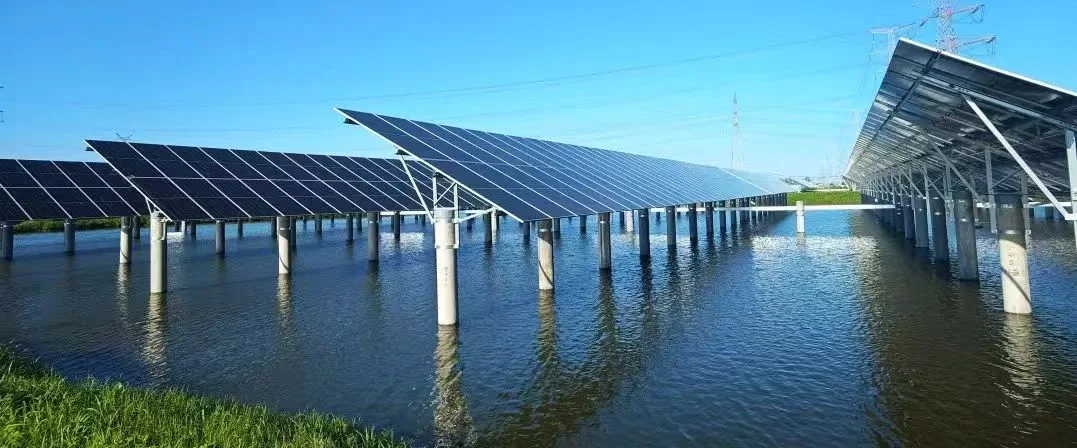

ความสามารถในการปรับฉาก: ปรับให้เข้ากับภูมิประเทศที่ซับซ้อน เช่น ภูเขา ที่ราบ หลังคากระเบื้องเหล็กสี หลังคาคอนกรีต และบ่อปลา
ส่วนใหญ่ใช้โลหะผสมสังกะสีจุ่มร้อน / สังกะสีอลูมิเนียมแมกนีเซียม มีความต้านทานการกัดกร่อนสูง และเหมาะสำหรับใช้ในพื้นที่ชายทะเล พื้นที่เค็ม-ด่าง และบริเวณที่มีฝนตก อายุการใช้งานป้องกันการกัดกร่อนคือ 25 ปี + ซึ่งตรงกับวงจรชีวิตของโมดูลเซลล์แสงอาทิตย์ โรงไฟฟ้าสามารถหลีกเลี่ยงการเปลี่ยนทดแทนบ่อยครั้งตลอดระยะเวลาทั้งหมด
การออกแบบความเอียงที่แม่นยำและการติดตามโครงสร้างรองรับอัตโนมัติ เมื่อเปรียบเทียบกับส่วนประกอบที่วางราบ สามารถเพิ่มการผลิตไฟฟ้าได้ 10% ถึง 30%
โครงสร้างรองรับมีฟังก์ชันการระบายอากาศ ช่วยลดอุณหภูมิในการทำงานของส่วนประกอบ และลดการเสื่อมสภาพที่เกี่ยวข้องกับอุณหภูมิให้เหลือน้อยที่สุด
ออกแบบตามมาตรฐานแห่งชาติในด้านการรับน้ำหนัก ทนทานต่อลมแรง หิมะ และแผ่นดินไหว การคำนวณกลศาสตร์โครงสร้างมีคุณสมบัติแล้ว
การประกอบแบบโมดูลาร์ โหนดเสริมแรง ไม่มีการเชื่อมที่ไซต์งานสำหรับการประกอบที่ไซต์งาน และความแข็งแกร่งโดยรวมที่แข็งแกร่ง
ส่วนประกอบโมดูลาร์สำเร็จรูปทั้งหมดประกอบขึ้นด้วยสลักเกลียวที่ไซต์งาน ไม่จำเป็นต้องมีการเชื่อมในสถานที่
อุปกรณ์เสริมนี้เป็นสากลและเข้ากันได้กับโมดูลไฟฟ้าโซลาร์เซลล์ขนาดใหญ่ 550W/700W/700W + กระแสหลัก สามารถใช้ได้กับโมดูลกระจกสองชั้นและกระจกเดี่ยว
ส่วนรองรับอลูมิเนียมอัลลอยด์มีน้ำหนักเบาช่วยลดภาระหลังคา ตัวรองรับเหล็กชุบสังกะสีมีประสิทธิภาพด้านต้นทุนสูงและต้นทุนต่อหน่วยต่ำ
โปรไฟล์เป็นแบบปกติ บรรจุภัณฑ์มีขนาดกะทัดรัด และความสูญเสียระหว่างการขนส่งลอจิสติกส์มีน้อย พร้อมค่าขนส่งที่ต่ำกว่า
สถานีไฟฟ้าภาคพื้นดิน หลังคากระเบื้องเหล็กสี หลังคาคอนกรีต ที่พักพิงรถยนต์ไฟฟ้าโซลาร์เซลล์ การบูรณาการไฟฟ้าโซลาร์เซลล์เพื่อการประมง และไฟฟ้าโซลาร์เซลล์บนภูเขา ทั้งหมดนี้สามารถปรับแต่งได้
สามารถปรับความเอียงได้ โดยจัดเรียงเป็นแถวคู่หรือแถวเดี่ยว และปรับให้เข้ากับภูมิประเทศที่มีความสูงต่างกัน
เหล็กและอลูมิเนียมอัลลอยด์สามารถรีไซเคิลได้ 100% โดยไม่มีขยะจากการก่อสร้าง การเคลือบสังกะสี-อลูมิเนียม-แมกนีเซียมไม่มีมลพิษจากโลหะหนัก และตรงตามข้อกำหนดของโครงการไฟฟ้าโซลาร์เซลล์ที่ไม่มีคาร์บอน
| หมวดหมู่ | พารามิเตอร์ | มาตรฐานข้อกำหนดหลัก | ใบสมัคร/หมายเหตุ |
| วัสดุและป้องกันการกัดกร่อน | ขายึดเหล็กคาร์บอนชุบสังกะสีแบบจุ่มร้อน | วัสดุฐาน: เหล็กความแข็งแรงสูงผสมต่ำ Q235B/Q355B; ความหนาของการเคลือบ≥85μm; การทดสอบสเปรย์เกลือ 500 ชม. โดยไม่มีสนิมแดง | โรงงาน PV แบบติดตั้งภาคพื้นดินและบนภูเขา ตัวเลือกแรกที่คุ้มค่า; เหมาะสำหรับภูมิภาคส่วนใหญ่ทั่วประเทศ |
| ขายึดเหล็กโลหะผสมสังกะสี-อลูมิเนียม-แมกนีเซียม | วัสดุฐาน: Q235B/Q355B; ความหนาของการเคลือบโลหะผสม Zn-Al-Mg ≥65μm; การทดสอบสเปรย์เกลือ 1500 ชม. โดยไม่มีสนิมแดง | พื้นที่ชายฝั่งทะเล น้ำเค็มอัลคาไล และเขตอุตสาหกรรมที่มีสภาพแวดล้อมที่มีการกัดกร่อนสูง ความต้านทานการกัดกร่อนสูงกว่าการชุบสังกะสีแบบจุ่มร้อนทั่วไปมาก | |
| ขายึดอลูมิเนียมอัลลอยด์ 6063-T5 | ความต้านแรงดึง≥160MPa; การบำบัดด้วยอะโนไดซ์ / ทู่; การทดสอบสเปรย์เกลือ 1,000 ชม. โดยไม่มีการกัดกร่อน | หลังคาเหล็กเคลือบสี C&I / หลังคาที่พักอาศัย น้ำหนักเบาไม่ทำลายชั้นกันซึมหลังคา | |
| โหลดความปลอดภัยของโครงสร้าง | แรงลม | 0.5–1.0 kN/m² ปรับแต่งได้สำหรับไต้ฝุ่นระดับ 12 ขึ้นไป | ครอบคลุมพื้นที่ส่วนใหญ่ทั่วประเทศ โปรไฟล์สามารถหนาขึ้นได้สำหรับพื้นที่ชายฝั่งทะเล / ลมแรง |
| ปริมาณหิมะ | 0.3–1.2 กิโลนิวตัน/ตรม. ปรับแต่งได้ตามปริมาณหิมะที่ส่งคืนในพื้นที่ 50 ปี | พื้นที่ที่มีหิมะตกหนักทางตอนเหนือและพื้นที่สูงจำเป็นต้องได้รับการปรับปรุงการออกแบบตามรหัสท้องถิ่น | |
| ความต้านทานแผ่นดินไหว | ความรุนแรงของการป้องกันแผ่นดินไหว 8 สอดคล้องกับ GB50011 | สามารถอัพเกรดเป็นระดับความรุนแรง 9 ในบริเวณที่มีแผ่นดินไหวสูง | |
| อายุการใช้งานการออกแบบ | 25 ปี | จับคู่วงจรการใช้งานทั้งหมดของโมดูล PV ซึ่งสอดคล้องกับมาตรฐานการออกแบบโรงไฟฟ้า PV ทั่วไป | |
| มุมเอียงและการปรับ | วงเล็บคงที่ | ปรับเอียงได้ 5°–45°, การเอียงรุ่นที่เหมาะสมที่สุดซึ่งปรับแต่งตามละติจูดท้องถิ่น, การปรับระดับด้วยตนเอง 2–3 ระดับ | ทั่วไปสำหรับพืชที่ติดตั้งบนพื้นดินและหลังคาคอนกรีต หมวดหมู่กระแสหลักในปัจจุบัน |
| ตัวติดตามแกนเดียว | ตะวันออก-ตะวันตก 0°–60° การหมุนติดตามดวงอาทิตย์อัตโนมัติ ความแม่นยำในการติดตาม ±0.5° | พืชยืนต้นขนาดใหญ่บนพื้นดิน; ผลผลิตเพิ่มขึ้น 15%–25% เทียบกับคงที่ | |
| ตัวติดตามแบบสองแกน | มุมราบ ±180° + เอียง 0°–90° การปรับสองแกน ความแม่นยำในการติดตาม ±0.3° | ละติจูดสูง พื้นที่ที่มีการฉายรังสีสูง ผลผลิตเพิ่มขึ้น 25%–35% เทียบกับคงที่ | |
| ตัวยึดบัลลาสต์หลังคา | ปรับเอียงได้ 10°–15° ใช้ได้กับหลังคาเหล็กเคลือบสีแบบตะเข็บตั้งและคอนกรีต | C&I / หลังคาที่อยู่อาศัย; สร้างสมดุลระหว่างประสิทธิภาพการระบายน้ำและผลผลิต | |
| ข้อมูลจำเพาะโปรไฟล์หลัก | คอลัมน์ / โพสต์ | C-channel / H-beam / ท่อสี่เหลี่ยม; ขนาดกระแสหลัก C80/C100/C120, ท่อสี่เหลี่ยม 80×80/100×100 | องค์ประกอบรับน้ำหนักหลักของพืชที่ติดตั้งบนพื้นดิน ความหนาของผนังปรับแต่งได้ต่อน้ำหนักบรรทุก |
| คานหลัก / คานแป | U-channel / ท่อสี่เหลี่ยม / โปรไฟล์อลูมิเนียมอัดขึ้นรูป ขนาดกระแสหลัก 40×40/40×80/60×60 | สมาชิกที่สนับสนุนโมดูลโดยตรงทำให้มั่นใจถึงความแข็งแกร่งและเสถียรภาพโดยรวม | |
| อุปกรณ์เสริมการเชื่อมต่อ | โบลท์/น็อตสแตนเลส 304, แคลมป์เฉพาะ, คลิปกันน้ำ; สอดคล้องกับ GB/T 3098.6 | สากลทั่วทั้งซีรีส์; ป้องกันการกัดกร่อนป้องกันการคลาย; เข้ากันได้กับเฟรมโมดูล PV หลัก | |
| อุปกรณ์เสริมสายดิน | แหวนรองและสลักเกลียวสายดินโดยเฉพาะ | ตรงตามข้อกำหนดการต่อลงดินของระบบ PV ป้องกันการกัดกร่อนทางเคมีไฟฟ้า สอดคล้องกับรหัสความปลอดภัยทางไฟฟ้า | |
| ความเข้ากันได้และเค้าโครงของโมดูล | ขนาดโมดูลที่เข้ากันได้ | โมดูลโมโนคริสตัลไลน์ขนาดใหญ่ 182 มม./210 มม. สองหน้า และกระจกเดี่ยว รองรับโมดูลกระแสหลัก 550W–700W+ | ปรับแต่งได้ตามขนาดพิเศษและรูปแบบโมดูลพิเศษ |
| เค้าโครง | แนวตั้งแถวเดียว แนวนอนสองแถว เค้าโครงช่วงกว้างที่มีวงเล็บสูง | เค้าโครงได้รับการปรับให้เหมาะสมตามภูมิประเทศและเงาเพื่อเพิ่มความจุในการติดตั้งให้สูงสุด | |
| ช่วงเดียว | ขายึดสายดิน 2–6ม. ขายึดหลังคา 1–3ม | ปรับได้ตามน้ำหนักบรรทุกและข้อกำหนดโปรไฟล์ ต้นทุนที่สมดุล และความปลอดภัยของโครงสร้าง | |
| ระยะห่างของโมดูล | คำนวณตามเงาครีษมายันในท้องถิ่น โดยสงวนการเข้าถึง O&M | มั่นใจได้ว่าไม่มีการแรเงาในฤดูหนาว เป็นไปตามรหัสการออกแบบโรงงาน PV | |
| มูลนิธิการติดตั้ง | มูลนิธิติดดิน | พุกสกรู ฐานรากเสาเข็มคอนกรีตอิสระ ฐานรากสตริป | เหมาะสำหรับพื้นที่ภูเขา ที่ราบ บ่อปลา พุกสกรูไม่จำเป็นต้องขุดและติดตั้งอย่างรวดเร็ว |

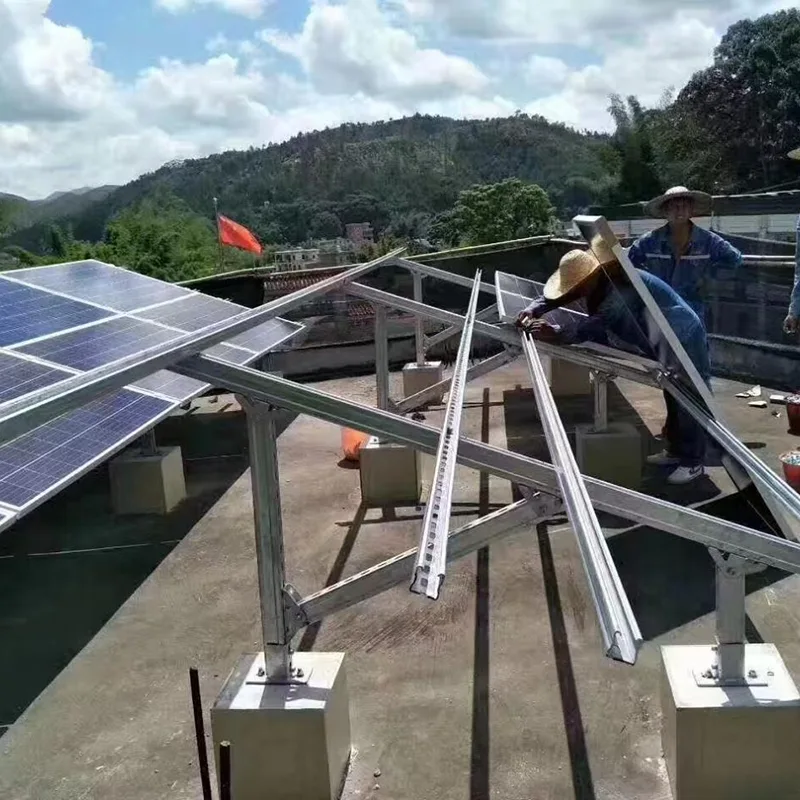

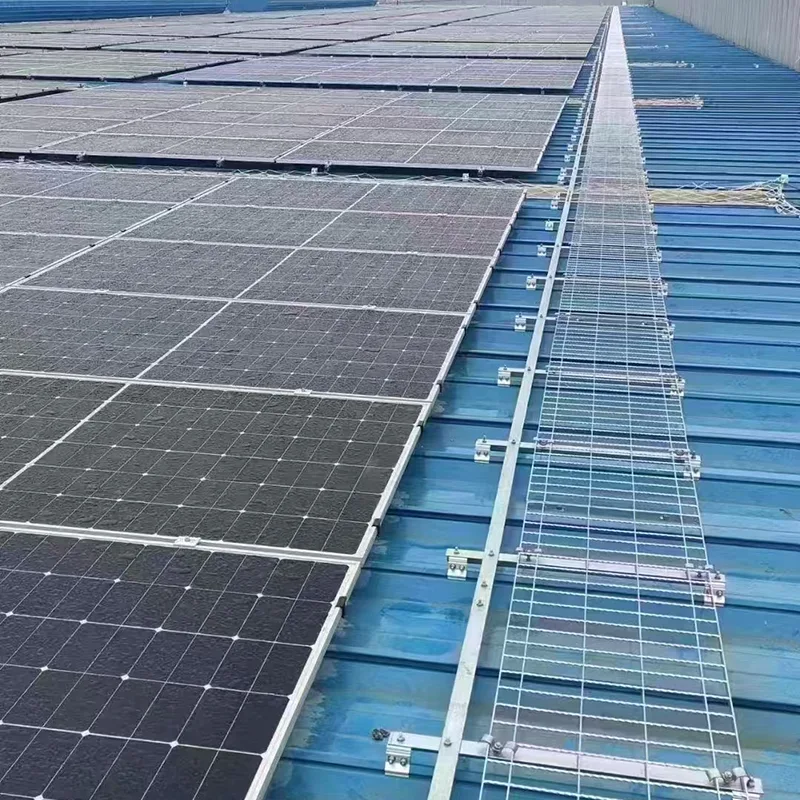

| ฐานรากหลังคาเหล็กเคลือบสี | การติดตั้งแบบไม่เจาะทะลุพร้อมคลิปเฉพาะ | ไม่ทำลายการกันซึมของหลังคา ใช้ได้กับโครงเหล็กแบบตะเข็บตั้ง มุมบีด และเหล็กลูกฟูก | |
| มูลนิธิหลังคาคอนกรีต | ฐานรากบล็อกบัลลาสต์ | ไม่ตอกตะปู ไม่ทำให้โครงสร้างหลังคาเสียหาย ติดตั้ง/ถอดได้รวดเร็ว เหมาะสำหรับหลังคาเรียบและหลังคาลาดต่ำ | |

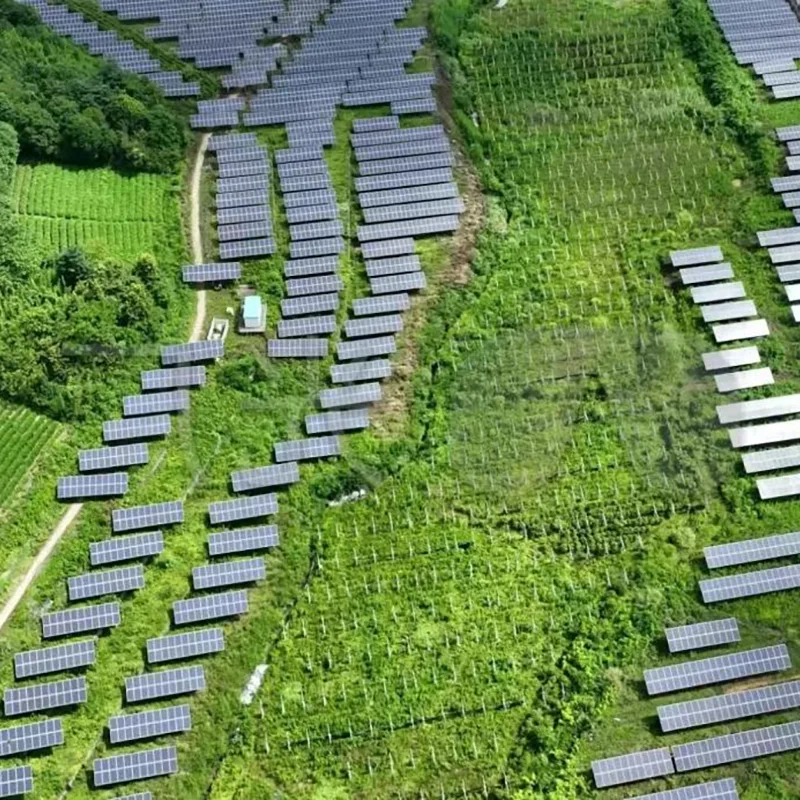

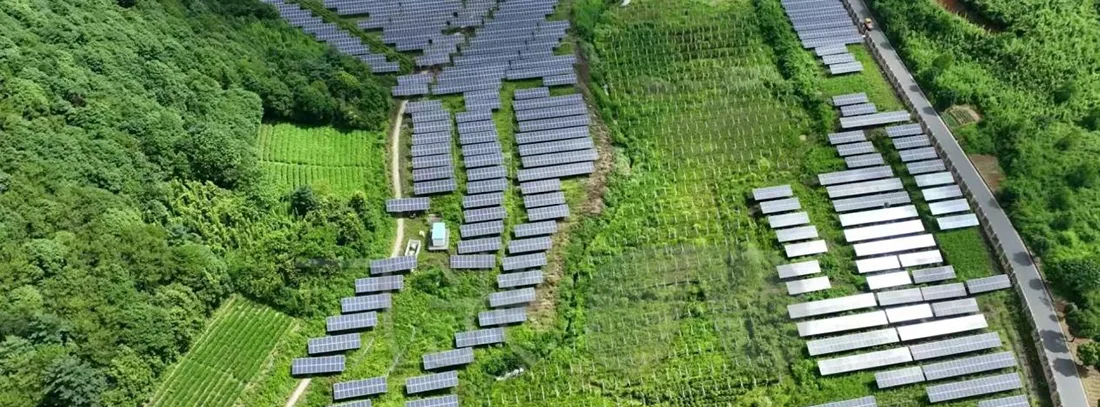

| มูลนิธิพีวีภูเขา | ฐานรากเสาเข็มแบบปรับได้, ฐานรากสมอหิน | ปรับให้เข้ากับภูมิประเทศบนภูเขาที่มีระดับความสูงต่างกันมากและธรณีวิทยาที่ซับซ้อน ช่วยลดการขุดดิน |
ขายึดพลังงานแสงอาทิตย์ Shixinda ทำจากวัสดุที่มีความแข็งแรงสูง Q355B โดยมีประเภทหลักสามประเภท ได้แก่ การชุบสังกะสีแบบจุ่มร้อน สังกะสี-อลูมิเนียม-แมกนีเซียม และอลูมิเนียมอัลลอยด์ 6063-T5 ความหนาของชั้นชุบสังกะสีคือ ≥ 85 μm การทดสอบสเปรย์เกลือของรุ่นสังกะสี-อลูมิเนียม-แมกนีเซียมสามารถทำได้ถึง 1,500 ชั่วโมง มีความสามารถในการปรับตัวที่โดดเด่นในสภาพแวดล้อมที่มีการกัดกร่อนสูง เช่น พื้นที่ชายฝั่งทะเลและพื้นที่เค็ม-ด่าง โดยมีอายุการใช้งานการออกแบบ 25 ปี ซึ่งตรงกับวงจรชีวิตของโมดูลเซลล์แสงอาทิตย์ ผลิตภัณฑ์นี้เป็นไปตามมาตรฐานการรับน้ำหนักของประเทศอย่างเคร่งครัด และสามารถทนต่อลมแรง 12 ระดับและปริมาณหิมะที่สูง ได้ตามมาตรฐานการออกแบบแผ่นดินไหว 8 องศา ความซ้ำซ้อนด้านความปลอดภัยของโครงสร้างก็เพียงพอแล้ว
ผลิตภัณฑ์เป็นแบบสำเร็จรูปแบบโมดูลาร์และประกอบโดยใช้สลักเกลียวเต็มตัวที่หน้างาน โดยไม่ต้องมีการเชื่อมที่หน้างาน ซึ่งช่วยลดระยะเวลาการก่อสร้างลงอย่างมาก มุมเอียงสามารถปรับได้ตั้งแต่ 5° ถึง 45° ใช้ได้กับส่วนประกอบขนาดใหญ่ เช่น 182/210 และสามารถจับคู่กับพุกกราวด์แบบเกลียว อุปกรณ์ติดตั้งบนหลังคา และฐานถ่วงน้ำหนักสำหรับฐานรากต่างๆ การปรับแต่งพร้อมใช้งานสำหรับภูมิประเทศที่ซับซ้อน เช่น ภูเขา หลังคาเหล็กสี และบ่อปลา เมื่อเปรียบเทียบกับขายึดทั่วไป การออกแบบการระบายอากาศและการกระจายความร้อนช่วยลดการเสื่อมสภาพของส่วนประกอบ และแบบจำลองการติดตามสามารถเพิ่มการผลิตพลังงานได้ 15%-30%
ในฐานะผู้ผลิตเหล็กต้นทาง Shixinda จะควบคุมข้อกำหนดโปรไฟล์อย่างอิสระ เหล็กรูปตัว C ท่อสี่เหลี่ยม และอุปกรณ์เสริมสแตนเลส 304 ทั้งชุดผลิตและจำหน่ายภายในบริษัท โดยรักษาสมดุลระหว่างประสิทธิภาพด้านต้นทุนและความเร็วในการจัดส่ง โดยรองรับคำสั่งซื้อแบบกำหนดเองสำหรับคำสั่งซื้อส่งออกจำนวนมาก และสามารถรีไซเคิลเหล็กได้ ตอบสนองความต้องการของโครงการไฟฟ้าโซลาร์เซลล์ที่ไม่มีคาร์บอน โดยมอบโซลูชันการสนับสนุนที่สมบูรณ์และเชื่อถือได้สำหรับโรงไฟฟ้าพลังงานแสงอาทิตย์ในประเทศและต่างประเทศ
